其他不規則形狀，可根據客戶來樣或圖紙制作。
| 形狀 | 示意圖 | 尺寸 | 公差 |

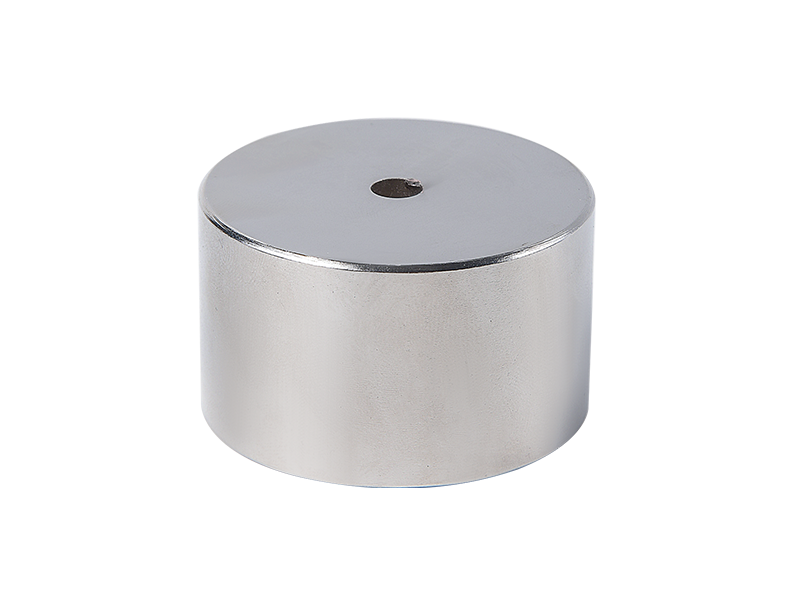

| 環型 |  |
D ：外徑 d ：內徑 H ：厚度 |
0UTER DIA +0.1 mm INNER DIA +0.1 mm THICKNESS +0.1mm |

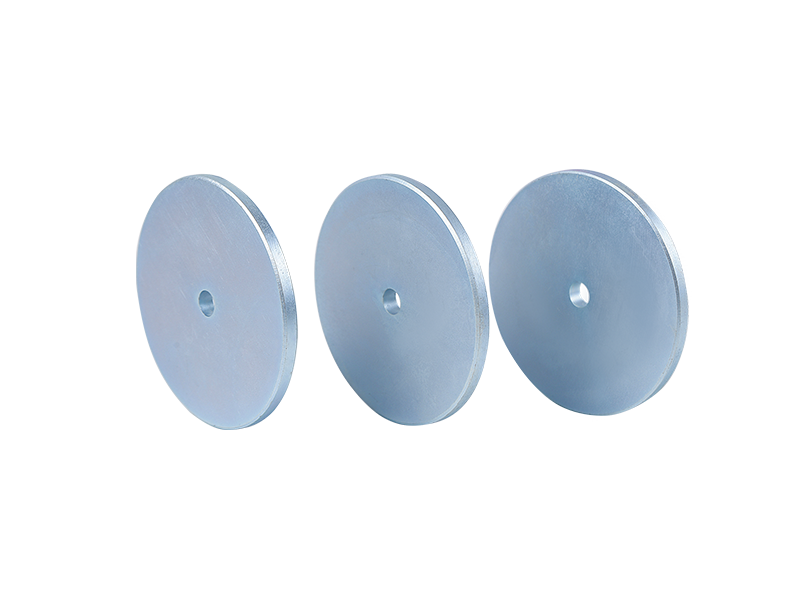

| 碟型 |  |
D ： 外徑 H ： 厚度 |
DIAMETER +0.1 mm THICKNESS +0.1mm |
| 其他不規則形狀，可根據客戶來樣或圖紙制作。 | |||
燒結鐵氧體的磁性能和物理特性。
| 燒結鐵氧體的磁性能和物理特性 | |||||
| 牌號 | ?等方性/異方性 |
剩磁感應強度 |
矯頑力 | 內稟矯頑力 |
最大磁能積 |
| ISO/ANISO | BrmT (KGs) |
bHc kA/m bHc (KOe) |
iHc kA/m iHc (KOe) |
(BH)max KJ/m3 (MGOe) |
|
| Y10 | ISO | 200-235 2.0-2.35 |
125-165 1.57-2.01 |
210-280 2.64-3.52 |
6.8-9.5 0.8-1.2 |
| Y15 | ISO | 240-270 2.4-2.7 |
160-170 2.01-2.43 |
200-260 2.33-3.12 |
9.5-15 1.3-2.1 |
| Y25 | ANISO | ≥370 ≥(3.7) |
≥168 ≥2.1 |
≥176 ≥2.2 |
≥23.9 ≥3.0 |
| Y30 | ANISO | ≥380 ≥(3.8) |
≥176 ≥2.2 |
≥180 ≥2.225 |
≥27.5 ≥3.45 |
| Y30BH | ANISO | ≥380 ≥(3.8) |
≥224 ≥2.8 |
≥232 ≥2.9 |
≥27.25 ≥3.1 |
| Y30H-1[C-8] | ANISO | ≥385 ≥(3.85) |
≥235 ≥2.95 |
≥245 ≥3.07 |
≥30.02 ≥3.8 |
| Y30H-2 | ANISO | ≥400 ≥(4.0) |
≥275 ≥3.45 |
≥310 ≥3.89 |
≥31.6 ≥4.0 |
| Y35 | ANISO | ≥410 ≥(4.1) |
≥220 ≥2.76 |
≥225 ≥2.82 |
≥31.6 ≥4.6 |
| 備注： ☆以上磁性最大參數和物理特性數據均在室溫下的數據。 |
|||||
其他不規則形狀，可根據客戶來樣或圖紙制作。
| 形狀名稱 | 同型產品分類 | 尺寸 | 產品表示方法 |
 |
軸向磁化  |
D ：外徑 d ：內徑 H ：厚度 |
HD*d*H |
多級磁化  |
|||
徑向磁化  |
|||
| 同性 | |||
 |
軸向磁化 |
D ：外徑 H ：厚度 |
ZYD*H |
| 多級磁化 |
|||
| 徑向磁化 |
|||
| 同性 | |||
| 其他不規則形狀，可根據客戶來樣或圖紙制作。 | |||
